Ремонт кайтовой доски (кайтборда) восстановление дна

[TasmanskiyDiavol]

Восстановление дна от царапин

По многочисленным просьбам, опыт по восстановлению дна кайтовой доски.

Восстанавливал брат, я больше переживала за доску, особенно в момент шлифовки.
Фотографий процесса нет, так как это был опыт из серии – «была ни была». На дне были разные царапины, некоторые до древесины, было кучу зацепов и тд.
Сразу оговорюсь, на весь процесс ремонта доски, ушла неделя. И сократить её никак нельзя, так как каждый слой смолы должен был высохнуть.

Что понадобилось в процессе:

• Полиэфирная смола для стеклопластика polimal (производства Польша), просто у нас такая дома была, вполне возможно подойдет и другая. Главное чтобы она предназначалась для стеклопластика;
• Паста полировочная «Темп» для автомобилей;
• Круглошлифовочная машина (нельзя использовать, дрель или турбинку, можно сжечь покрытие);
• Наждачка на 150, 200, 400, 1000;
• Малярная лента;
• Компрессор с пистолетом для покраски;
• Терпение и лишнее время

Сам процесс:

1. Для начала снимаем плавники, а канты заклеиваем малярной лентой;
2. Шкурим всю доску от зацепов и царапин;
3. Смываем всю пыль и сушим;
4. Каждую царапину замазываем смолой;
5. Ждём сутки, после чего обнаружите, что в глубоких царапинах смола просела;
6. Там где просела смола, и появились впадины, замазываем еще раз смолой и опять ждем сутки. И так пока все царапины не сравняются с дном доски;
7. Задуваем компрессором хороший слой смолы по всему дну и ставим сушить. Сушить не меньше суток. Даже если она уже не прилипает;
8. После высыхания появляется шагрень, от неё избавляемся шлифовкой, сначала 150, потом 200-й, 400-й и 1000-й;
9. Смываем пыль, сушим, еще раз смотрим - всё ли вас устраивает;
10. намазываем пастой и полируем.

Первое время боялись, что покрытие потрескается, так как доска очень мягкая и хорошо гнётся. Поэтому давали всем желающим потестить, особенно высокопрыгающим, чтобы окончательно проверить надежность.

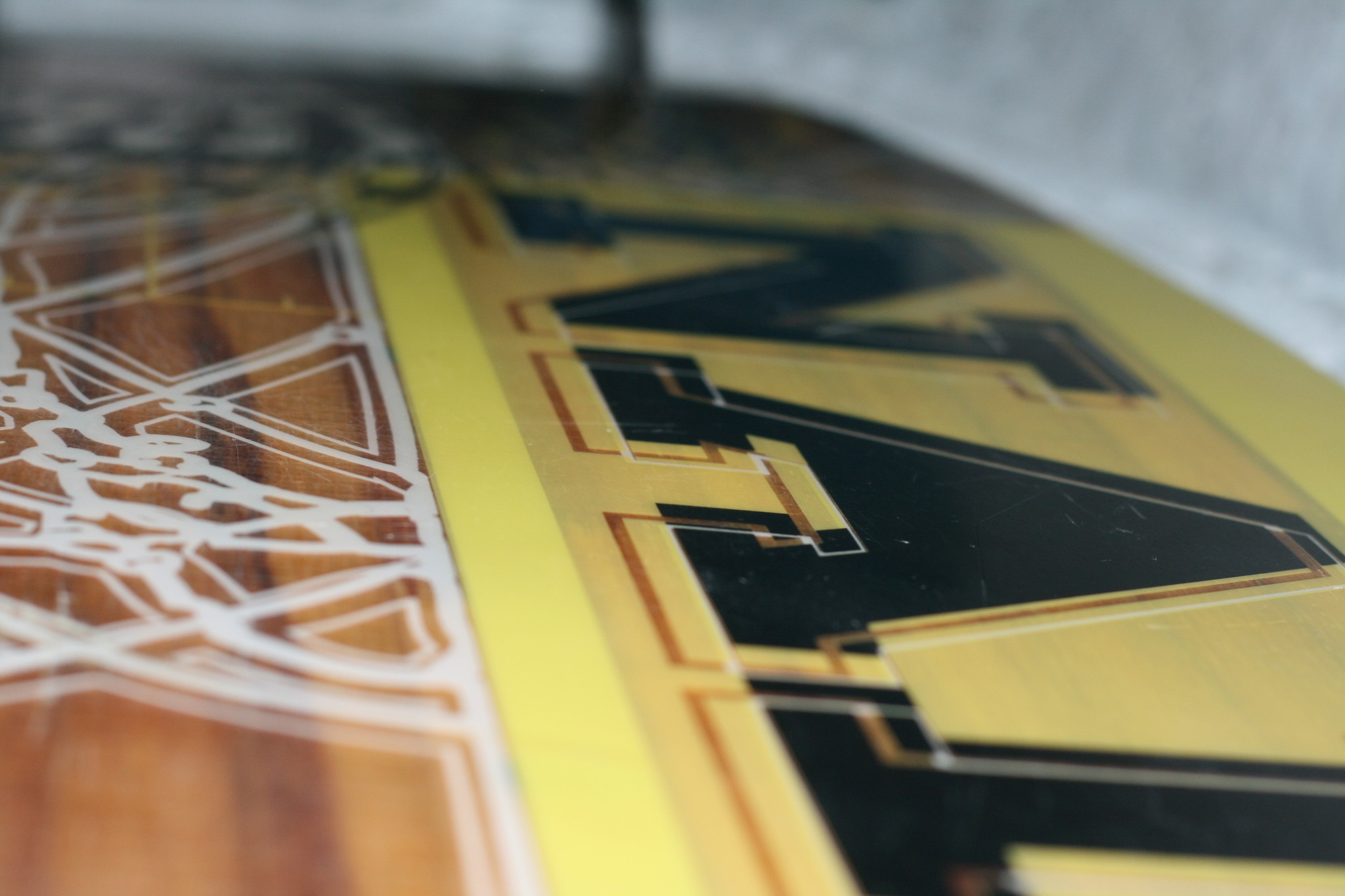

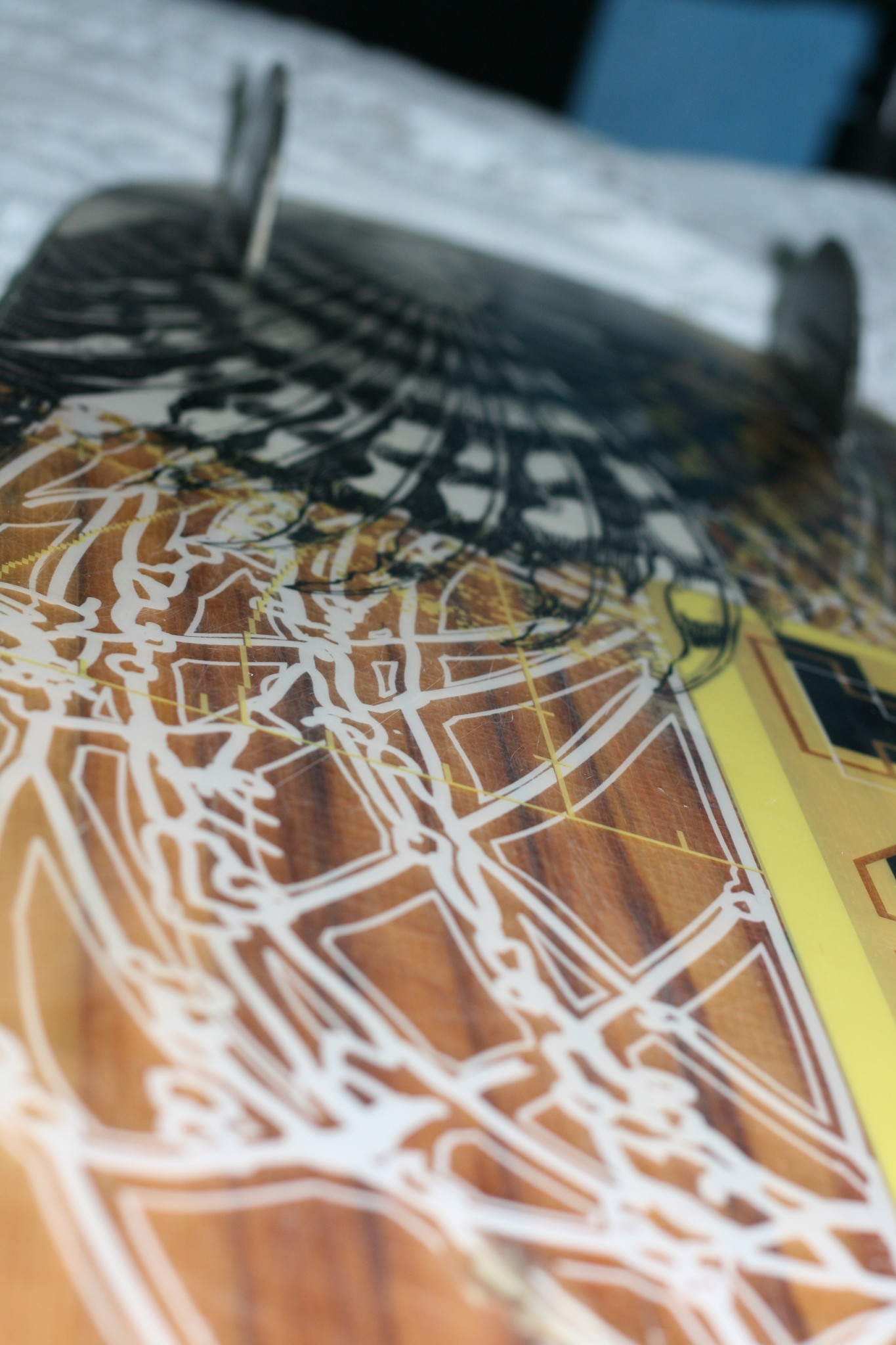

Доска после ремонта использовалась два сезона с весны по осень и не только мной. Дно до сих пор отличное, разве, что мелкие порисовки появились, кое где.

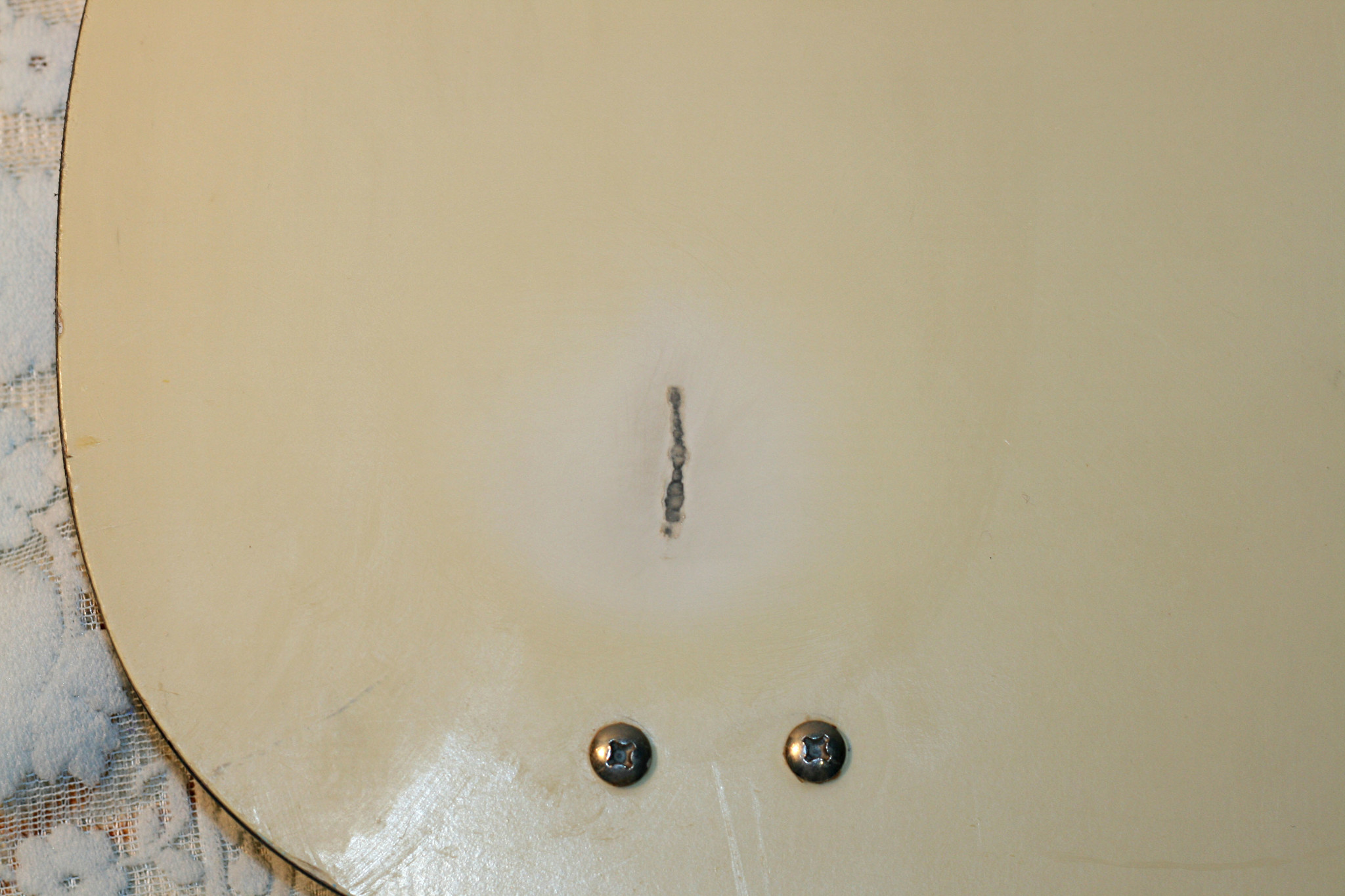

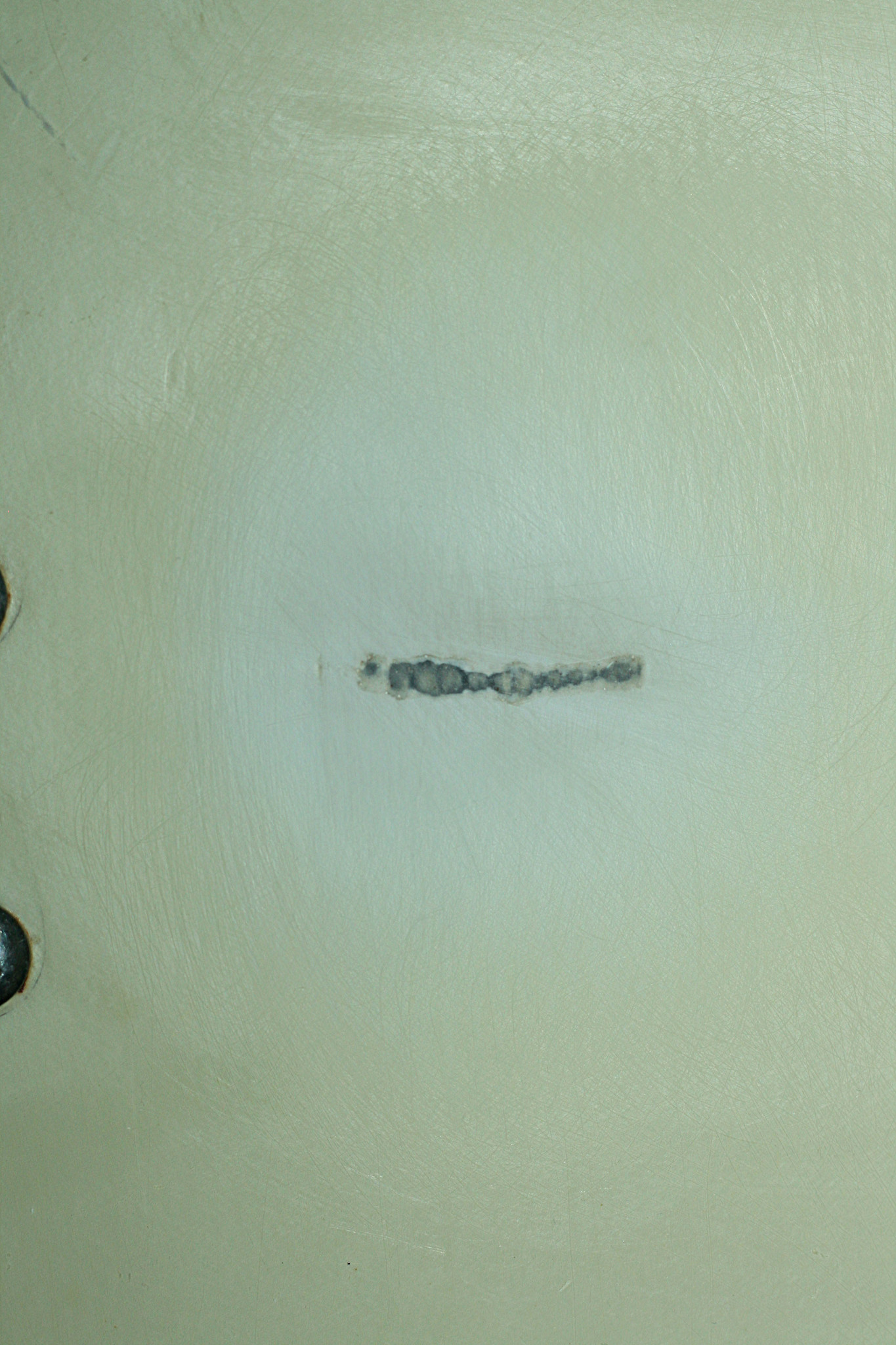

Но на этом приключение не закончились, один далекий от кайтинга человек, не аккуратно закрыл дверь багажника, и наверху доски появилась царапина.

Вот её пожалуй и буду выкладывать поэтапно, в процессе ремонта.

[TasmanskiyDiavol]

Признаюсь честно, не нашла времени довести до ума, поэтому сделала в итоге не так как хотела

В качестве эксперимента между слоями смолы решила пустить автомобильную шпаклевку с добавление белого, коричневого и желтого пигмента, это чтобы сразу закрасить. Сложность состояла в том что конечный цвет можно было увидеть только после высыхания и после пятого раза я сдалась)))))) Брат задул смолой и я налепила наклейку, чтобы мне это пятно глаза не мозолило

[antm]

У меня эпоксидная смола почти сразу растрескалась и начала отпадать кусками.
Почему-то кант до дыр протирается, думал эпоксидная смола будет как защитный слой.

[TasmanskiyDiavol]

У меня эпоксидная смола почти сразу растрескалась и начала отпадать кусками.
Почему-то кант до дыр протирается, думал эпоксидная смола будет как защитный слой.

У меня дно полностью покрыто, с 2011 года и норм Может разная смола и мне брат говорил что нельзя сразу толстым слоем, вроде сверху она схватывается не давай высохнуть нижнему и она может слезть. А мы надуваем компрессором тонюсенький слой и ждём до полного высыхания, после этого шлифуем и опять наносим и так 5-7 раз. Поэтому нанесение занимает не меньше недели.

[TasmanskiyDiavol]

Не сразу обратила внимание, мы использовали не эпоксидную, а полиэфирную смолу для стеклопластика, она и для изготовления яхт используется.

[antm]

Тоже думал дело в выборе смолы,
Скорее всего проблема в технологии замена и нанесения.
http://xn----7sbbntllhgghd2af4opb.in.ua/poliefirka.html

[TasmanskiyDiavol]

Ну на статью я бы не стала ориентироваться, она 100% заказная)))))) я сама такие пишу
Лучше на опыте других, вроде ещё Стас работал со смолами, можно ещё у него поспрашивать.

Почему решила что заказная, там есть две ошибки

1. Полиефирка от эбоксидки не отстаёт (а они утверждают что отстаёт) - проверенно лично.
2. Наносить слои надо после полного высыхания, а у них написано что если на сухую нанести то следующий слой отлетит. - тоже из личного опыта.

Хотя опять же, может разная смола. Вообще мы с неё формы делаем и пробовали сувениры, так что экспериментируем уже лет 5-6. С доской случайно решили поэкспериментировать.

Я вот ещё что подумала, у меня же доска без плёночного покрытия, а сейчас они почти все идут с покрытием, может его нужно сдирать полностью.

Зря вы так, Дьявол!
Статья не заказная, это все со слов наших пользователей и производителей, да и самому(самой) должно быть понятно, полиэфирка имеет в себе парафин, а он, я думаю адгезии никак не помогает. Причём, он при застывании выделяется наружу. Эпоксидка держится на полиэфирке за счёт обезжиривания второго, а вот наносимую полиэфирку на эпоксидку никак не обезжирить и не обезпарафинить!
Какая у вас полиэфирка?

От пива и водочки у меня уже обратный процесс начался: С нервами всё стало плохо...

[TasmanskiyDiavol]

Зря вы так, Дьявол!
Статья не заказная, это все со слов наших пользователей и производителей, да и самому(самой) должно быть понятно, полиэфирка имеет в себе парафин, а он, я думаю адгезии никак не помогает. Причём, он при застывании выделяется наружу. Эпоксидка держится на полиэфирке за счёт обезжиривания второго, а вот наносимую полиэфирку на эпоксидку никак не обезжирить и не обезпарафинить!
Какая у вас полиэфирка?

Там в описании есть название смолы
